Servicios de mecanizado CNC de 5 ejes
Iniciar un nuevo CNC Cotizar
Mecanizado de 5 ejes
Con RapidDirect
Rápido DirectoLos servicios de mecanizado de 5 ejes de RapidDirect ofrecen una velocidad y una flexibilidad incomparables. Con una amplia gama de máquinas CNC de 5 ejes avanzadas y una larga lista de materiales, RapidDirect tiene la capacidad de ofrecer las mejores piezas mecanizadas de 5 ejes.
Nuestro equipo experimentado y nuestras capacidades de fabricación ayudan a diseñar y fabricar rápidamente componentes complejos y urgentes. Con equipos, conocimientos y experiencia de clase mundial, RapidDirect utiliza dos configuraciones excepcionales para proporcionar piezas precisas y complejas.

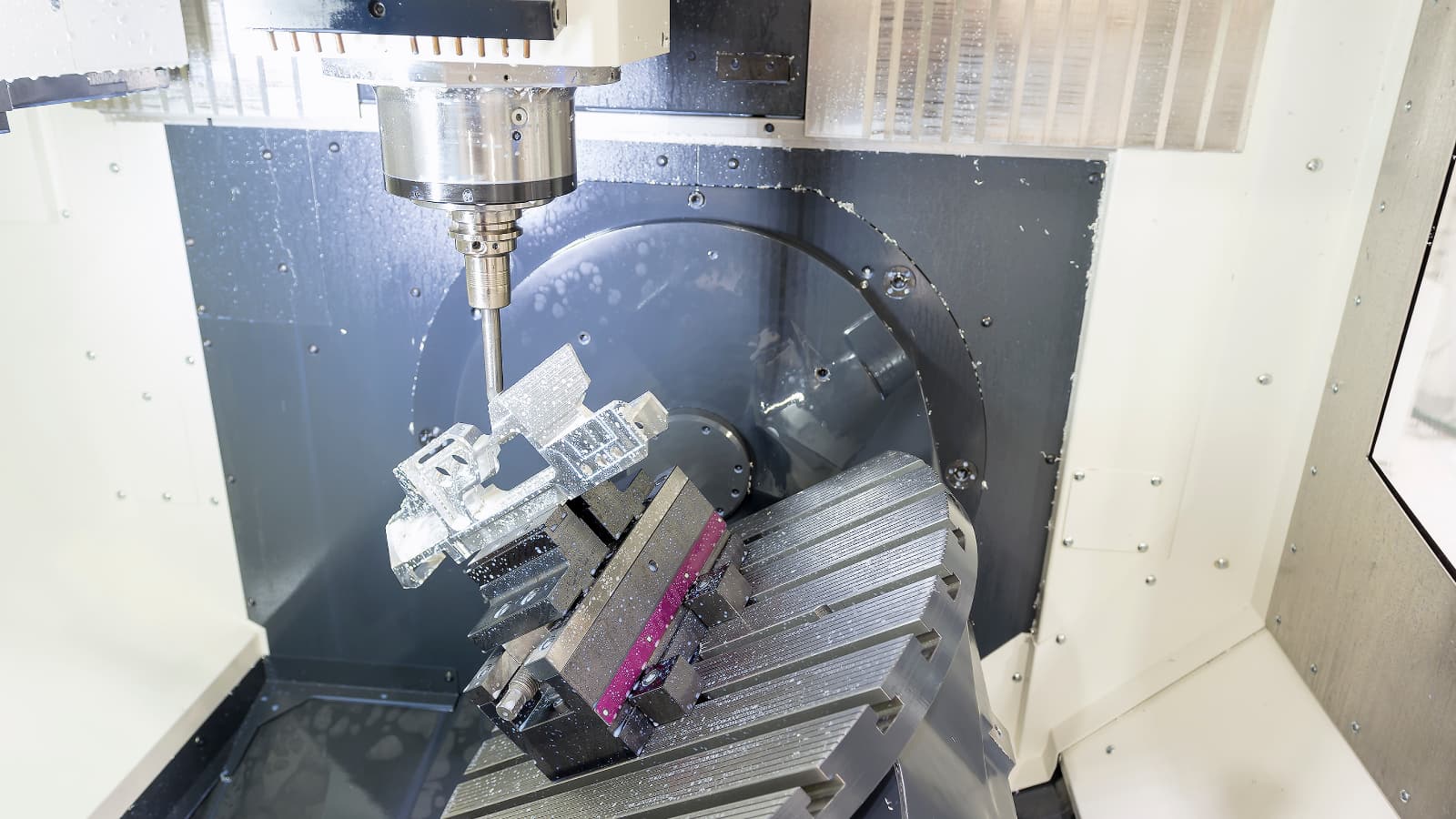

¿Qué es el mecanizado de 5 ejes?
El mecanizado CNC de 5 ejes es un proceso de fabricación avanzado que permite que la herramienta de corte se mueva simultáneamente en cinco ejes diferentes. Esta capacidad es esencial para producir piezas complejas y de alta precisión con mayor eficiencia y menos configuraciones. Industrias como la aeroespacial, la automotriz y la fabricación de dispositivos médicos dependen de los servicios de mecanizado de 5 ejes para componentes complejos que requieren una precisión extrema.
Mecanizado de 5 ejes frente a mecanizado de 3 ejes
In Mecanizado CNCLa selección entre sistemas de 3 ejes y 5 ejes afecta en gran medida las capacidades de producción. El mecanizado de 3 ejes opera a lo largo de los ejes X, Y y Z, lo que lo hace adecuado para piezas más simples con superficies planas, comúnmente utilizadas en industrias como la automotriz, la construcción y la aeroespacial debido a su eficiencia y menores costos.
Por el contrario, el mecanizado de 5 ejes añade dos ejes de rotación, lo que permite que la herramienta corte desde múltiples ángulos, lo que resulta ideal para crear piezas muy intrincadas con geometrías complejas. Este sistema es el preferido en campos como la industria aeroespacial, la medicina y la fabricación avanzada de automóviles, donde la precisión y las tolerancias más estrictas son fundamentales.
Aunque los sistemas de 5 ejes implican mayores costos iniciales, ofrecen una mayor eficiencia de producción al reducir la necesidad de múltiples configuraciones y disminuir las posibilidades de error humano. En definitiva, las máquinas de 3 ejes son ideales para diseños básicos, mientras que las máquinas de 5 ejes se destacan en la producción de componentes complejos que requieren mayor precisión.
Materiales para mecanizado CNC personalizado de 5 ejes
Tu 5 ejes servicios de fresado Son compatibles con una amplia gama de materiales, desde metales hasta plásticos. Según sus aplicaciones, puede elegir entre los más de 50 materiales de calidad de producción que ofrecemos en RapidDirect. Vea nuestra lista de materiales de mecanizado CNC de 5 ejes. También puede comunicarse con nosotros para analizar sus requisitos específicos.
Acabados superficiales para mecanizado CNC de 5 ejes
Con una extensa lista de acabados superficiales RapidDirect puede mejorar la calidad de la superficie de sus piezas mecanizadas en 5 ejes. La aplicación de estos acabados ayuda a mejorar la apariencia de los componentes, la rugosidad de la superficie, la dureza, la resistencia a la corrosión y más. También ocultan las marcas de herramientas visibles en las superficies de los productos.
Pulido
CNC 5-Axis
Capacidades de mecanizado
Nuestra certificación ISO 9001 demuestra que fabricamos piezas fresadas en 5 ejes para cumplir con los requisitos de tolerancia más estrictos. Nuestra tolerancia estándar para plásticos fresados con CNC es ISO-2768-m e ISO-2768-f para metales. Obtenga piezas complejas precisas y de alta calidad con una estabilidad dimensional de primer nivel.
| Descripción | |
|---|---|
| Tamaño máximo de pieza | × × 4000 1500 600 mm |
| Tamaño mínimo de pieza | 5 x 5 x 5 mm |
| Tolerancias generales | Dentro de ±0.002 mm |
| Tiempo De Espera | Para operaciones estándar, los plazos de entrega pueden ser tan cortos como 2 o 3 días, mientras que proyectos más complejos pueden requerir hasta 2 semanas. |
Mecanizado CNC 5 Axis
Guía de diseño
| Tamaño recomendado | |
|---|---|
| Tamaño mínimo de función | El tamaño mínimo de la característica no debe ser inferior a 0.5 mm de ancho o profundidad para garantizar la integridad estructural. |
| Dimensión lineal | Mantenga una precisión de ±0.005 mm para dimensiones lineales para garantizar la precisión en toda la pieza mecanizada. |
| Diámetros de orificio (sin escariar) | Se pueden mecanizar agujeros con diámetros que van desde 1 mm hasta 40 mm sin escariar para un dimensionamiento preciso. |
| Diámetros del eje | Los diámetros del eje deben oscilar entre 2 mm y 300 mm, considerando la accesibilidad de la herramienta y los requisitos de torque. |
| Roscas y Agujeros Roscados | Se pueden mecanizar roscas de M2 a M24. Asegúrese de proporcionar un alivio adecuado en el fondo de los orificios roscados. |
| Texto | Altura mínima del texto de 1.5 mm con una profundidad de 0.5 mm para mayor claridad después del mecanizado. |
Taller de mecanizado RapidDirect de 5 ejes
Conozca nuestra increíble línea de centros de mecanizado de 5 ejes que funcionan bien, desde los mejores centros de mecanizado horizontales de 5 ejes hasta los centros de mecanizado verticales de primera categoría. Con una flota de 9 juegos de máquinas CNC de 5 ejes, tenemos la capacidad y la habilidad para manejar la producción a gran escala manteniendo la precisión y la eficiencia. Estas máquinas avanzadas, combinadas con nuestros técnicos capacitados, nos permiten satisfacer diversas necesidades de fabricación en varias industrias. Confíe en nuestros servicios para obtener resultados que se adapten perfectamente a sus requisitos.
Contáctenos para obtener un presupuesto gratuito o más información sobre los servicios de mecanizado CNC de 5 ejes de RapidDirect. Ofrecemos soluciones personalizadas para piezas precisas, duraderas y resistentes en una variedad de formas y tamaños para satisfacer las necesidades de su proyecto.
700+
Juegos de máquina
120+
Países enviados
20,000+
Clientes atendidos
Comience su
Proyecto de mecanizado CNC
Inicie su proyecto con nuestra plataforma de cotizaciones en línea fácil de usar. Cargue un archivo CAD para recibir cotizaciones, plazos de entrega y detalles DFM al instante para sus componentes CNC. Especializados en mecanizado CNC para metales y plásticos, brindamos soluciones adaptables de producción y envío para alinearnos con sus necesidades de desarrollo de productos.
¿Por Qué
Eleguirnos?
Partes
Experimente una precisión incomparable en cada emprendimiento. Nuestros procesos de fresado avanzados garantizan que los componentes cumplan con tolerancias estrictas, de hasta ±0.01 mm, lo que da como resultado un ensamblaje perfecto y excelencia operativa.
Hora
Acelere su ciclo de fabricación. Los talleres nacionales de RapidDirect y la maquinaria de última generación garantizan tiempos de respuesta rápidos, lo que ayuda a las empresas a mantener el impulso y cumplir con los plazos críticos.
Soporte
No importa cuándo ni dónde, navegue por sus proyectos de fresado CNC con confianza. Nuestros experimentados especialistas ofrecen orientación detallada en cada paso, maximizando la optimización del diseño y la calidad de los resultados.
Historias de éxito de
Servicios de mecanizado CNC de 5 ejes
Mecanizado CNC simultáneo de 5 ejes frente a 3 + 2 ejes
Mecanizado simultáneo de 5 ejes
Mecanizado CNC de 5 ejes rápido, efectivo y continuo con transiciones y calidad superficial mejoradas. Aquí, utilizamos un centro de mecanizado de 5 ejes que puede ajustar continuamente los movimientos en los cinco ejes sin detenerse. Nuestro mecanizado CNC de 5 ejes cuenta con funcionalidades inteligentes para garantizar transiciones y procesos continuos eficientes.
Mecanizado de 3+2 ejes
Aproveche la tecnología óptima de mecanizado de 3+2 ejes para sus aplicaciones únicas. El proceso mantiene la pieza fija en una orientación específica para permitir el proceso habitual de mecanizado en 3 ejes. Nuestro mecanizado de 3+2 ejes utiliza herramientas de corte más cortas y rígidas para ofrecer a sus piezas una mejor estabilidad dimensional. Obtenga piezas mecanizadas CNC complejas con tolerancias estrictas a costos y tiempo de ciclo más bajos.
Mecanizado de 5 ejes estilo muñón versus estilo giratorio-rotación
Centros de mecanizado estilo muñón
Cuentan con una mesa fija y un husillo que se mueve y gira a lo largo de dos ejes. Este diseño permite mecanizar piezas complejas desde múltiples ángulos en una sola configuración, lo que lo hace altamente eficiente para piezas de trabajo pesadas o más grandes debido al soporte estable de la mesa.
Mecanizado estilo giro-rotación
También conocida como configuración mesa-mesa, implica que la pieza se fija a una mesa que gira e inclina, mientras el husillo permanece en una posición fija. Este estilo es particularmente ventajoso para piezas complejas que requieren alta precisión, ya que ofrece una excelente accesibilidad a varias características de la pieza y puede manejar componentes más pequeños y delicados de manera efectiva.
Ventajas del mecanizado CNC de 5 ejes
El mecanizado CNC de 5 ejes ofrece importantes ventajas sobre el mecanizado tradicional de 3 ejes, lo que lo convierte en una opción valiosa para proyectos complejos y que exigen precisión.
- Geometrías complejas: Permite mecanizar diseños intrincados y formas complejas desde cualquier ángulo, lo que reduce la necesidad de múltiples configuraciones.
- Precisión mejorada: Minimiza los errores de manipulación asociados con múltiples configuraciones, mejorando la precisión general del producto terminado.
- Acabado de superficie mejorado: La herramienta puede mantener un ángulo óptimo con respecto a la superficie, mejorando la calidad del acabado de la superficie y reduciendo la necesidad de operaciones de acabado secundarias.
- Uso de herramientas de corte más cortas: Permite un posicionamiento más cercano de la herramienta a la pieza de trabajo, lo que reduce la deflexión y la vibración de la herramienta, lo que genera cortes más precisos.
- Incrementa la Productividad : Reduce el tiempo total de producción al combinar lo que tradicionalmente requiere varias configuraciones de máquina en una sola configuración.
- Conservación de materiales: Las trayectorias de herramientas eficientes y el control avanzado minimizan el desperdicio de material, lo que resulta especialmente beneficioso cuando se trabaja con materiales costosos.
Aplicaciones del mecanizado CNC de 5 ejes
El mecanizado CNC de 5 ejes se utiliza ampliamente por su versatilidad para crear varios tipos de piezas en múltiples industrias.
- Componentes aeroespaciales: Elaboración de estructuras de fuselajes y piezas de motores que requieren contornos complejos y deben soportar condiciones extremas. Los ejemplos incluyen discos de turbina, palas de compresor y cojinetes giratorios.
- Piezas de automóviles: Producción de engranajes de transmisión, soportes de motor y conjuntos de cubos complejos. Estas piezas a menudo implican características complejas y cortes de cavidades profundos, que el mecanizado CNC de 5 ejes maneja de manera eficiente.
- Implantes Medicos: Fabricación de implantes médicos a medida, como articulaciones de cadera y placas craneales. Estos requieren formas altamente personalizadas y acabados suaves que se adapten a la anatomía del paciente.
- Fabricación de matrices y moldes: Creación de moldes, matrices y accesorios complejos que son cruciales para la producción en masa de otros productos. Esto incluye moldes de inyección y matrices de estampado con características detalladas y tolerancias estrictas.
- Piezas marinas: Piezas de construcción para barcos y otros vehículos marinos, como hélices y componentes de casco. Estas piezas suelen tener diseños complejos y requieren un mecanizado preciso para garantizar el rendimiento y la durabilidad en entornos hostiles.
- Componentes del sector energético: Mecanizado de piezas utilizadas en equipos de generación de energía, como bujes de turbinas eólicas y marcos de paneles solares. Estos requieren una alta precisión para garantizar la eficiencia y la confiabilidad a largo plazo.
Preguntas Frequentes
Sí, el mecanizado CNC de 5 ejes es conocido por su capacidad para lograr tolerancias excepcionalmente ajustadas. Normalmente puede mantener una precisión de ±0.005 mm. Este alto nivel de precisión se debe a la capacidad de la máquina para acceder a cinco lados de una pieza en una sola configuración, lo que reduce la cantidad de configuraciones necesarias y minimiza los errores asociados con el reposicionamiento. El movimiento simultáneo a lo largo de cinco ejes permite trayectorias de herramientas más cercanas, lo que garantiza un cumplimiento preciso de las especificaciones de diseño, especialmente para geometrías complejas.
El costo de los servicios de fresado CNC de 5 ejes puede variar ampliamente según varios factores, como la complejidad de la pieza, el tipo de material utilizado y la precisión requerida. Generalmente, los precios pueden oscilar entre $ 75 y $ 250 por hora dependiendo de estas variables. Para una cotización específica, es mejor proporcionar dibujos detallados y especificar los requisitos de materiales en la plataforma en línea RapidDirect para que se pueda calcular una estimación más precisa. Recuerde, si bien el mecanizado de 5 ejes puede tener una tasa por hora más alta, a menudo reduce el tiempo total de producción y la cantidad de configuraciones necesarias.
Opte por el mecanizado CNC de 5 ejes cuando fabrique piezas con geometrías complejas, detalles intrincados o cuando la alta precisión sea fundamental. Esta tecnología es ideal para piezas que requieren mecanizado desde múltiples lados en una sola configuración o donde se necesitan múltiples ángulos de herramienta para lograr el diseño. Industrias como la aeroespacial, médica y automotriz, donde las complejidades geométricas y las tolerancias estrictas son comunes, se benefician significativamente del mecanizado de 5 ejes. También es preferible cuando se pretende reducir los plazos de entrega y mejorar los acabados superficiales sin comprometer los detalles.
La principal diferencia entre el mecanizado de 5 y 3 ejes radica en sus respectivas capacidades y la complejidad de las piezas que pueden manejar. El mecanizado de 3 ejes opera a lo largo de tres ejes (X, Y y Z), adecuado para piezas con geometrías relativamente simples. Por lo general, requiere múltiples configuraciones y reposicionamientos para llegar a todos los lados de la pieza. Por el contrario, el mecanizado de 5 ejes añade dos ejes de rotación adicionales, lo que permite que la herramienta de corte se acerque a la pieza desde prácticamente cualquier dirección. Esta capacidad lo hace ideal para formas complejas, reduciendo los tiempos de configuración y mejorando la precisión al minimizar la manipulación.
